新諾Φ51-60mm圓柱形開瓣模具

MJK-Y型Φ51-60mm

直接聯系

上海新諾儀器集團有限公司

上海新諾

產品規格型號

參考報價：

面議

品牌：

新諾儀器

型號：

MJK-Y型Φ51-60mm

關注度：

1094

范圍（量程或細度）：

Φ51-60mm

產品介紹

新諾MJK-Y型Φ51-60mm圓柱形開瓣模具（非標定制）

一、新諾型圓柱形開瓣模具（Ф51-60mm）模具概述：

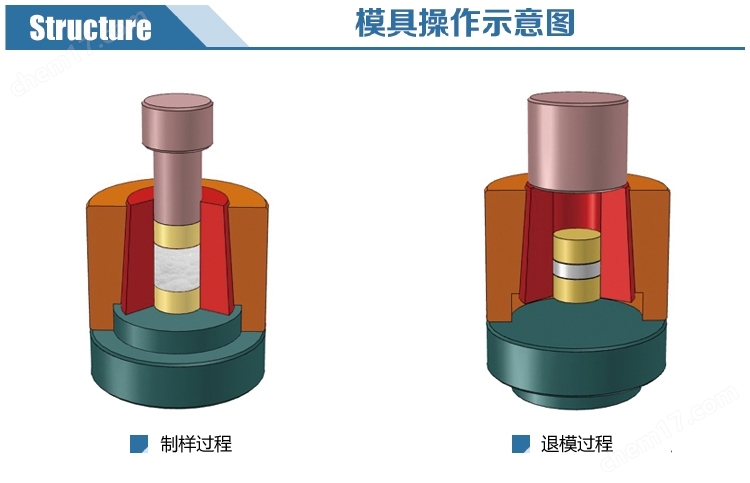

圓柱形開瓣模具又稱為易退模組合型模具，也是實驗室比較常見的壓片模具，一般是由三個內芯組合成一個圓柱形腔體，該腔體直徑尺寸即是粉末樣品壓制成型后的尺寸，后通過圓形套筒把三個內芯套住固定為一個整體。壓制完成后，通過快速拆解模具套筒即分離三個內芯，壓制的粉末樣品直接取樣，無需經過脫模環節，避免脫模過程中對樣品二次沖擊導致的樣品斷裂斷層或破損。開瓣模具主要用于壓制一些不易成型或不易退膜的粉末樣品。配合壓片機使用，可將溴化鉀（KBr）、氯化鈉（NaCl）、二氧化硅（SiO?）、氧化鋁（Al?O?）、氧化鋯（ZrO2）等各種粉末材料壓制成型，并制作出各種圓形試片、柱體或其他形狀進行科學分析研究；現已廣泛應用于科研、教學、催化、檢測、制藥、化工以及新材料研發等各個領域，可替代同類進口產品。

選型指南：圓柱形易退模開瓣模具屬于實驗室耗材，一般由模具底座、模具內芯（三個瓣）、模具套筒、模具壓桿、模具墊片和模具退膜套等六部分組成，接受非標定制各種規格，貨期一般為3-20天。常用模具尺寸在Φ3-Φ40mm之間，規格有：Φ3、Φ5、Φ6、Φ7、Φ8、Φ10、Φ12、Φ12.7、Φ13、Φ15、Φ18、Φ20、Φ25、Φ30、Φ32、Φ35、Φ40、Φ100mm等。

二、新諾型圓柱形開瓣模具（Ф51-60mm）主要技術指標：

模具名稱	MJK-Y型圓柱形開瓣模具（Ф51-Ф60mm）
模具規格	Ф51，Ф52，Ф53，Ф54，Ф55，Ф56，Ф57，Ф58，Ф59，Ф60mm等
成型樣品實圖
壓制樣品形狀	圓形薄片、圓柱體
模具材質	合金工具鋼 Cr12MoV
模具壓頭硬度	HRC60-HRC62
模具腔體深度	55mm
模具組成結構	底座，內芯，套筒，壓桿、墊片，退膜套
制樣尺寸	Ф50mm	Ф60mm
對應外形尺寸	Ф115×150mm	Ф127×150mm
模具重量	14kg	20kg
壓強計算公式	油缸的面積/模具的面積×壓力表讀數=模具的實際承受壓強（Mpa）
友情提示	非標定制！以上指標僅供參考，可根據客戶需求定制各種規格、形狀、材質的模具
