手動粉末壓片機

769YP-150F型

直接聯系

上海新諾儀器集團有限公司

新諾

產品規格型號

參考報價：

面議

型號：

769YP-150F型

關注度：

1263

范圍（量程或細度）：

0~150噸（0~47.8MPa）

產品介紹

769YP-150F型手動粉末壓片機

新諾儀器手動粉末壓片機150噸防護型應用范圍

769YP大噸位系列手動壓片機主要應用于需要大壓力才能成型的樣品，例如陶瓷、金屬粉末等各種大型尺寸模具使用。均標配有機玻璃防護罩，操作生產更安全更放心。

新諾儀器手動粉末壓片機150噸防護型大噸位手動壓片機結構圖示：

1、上板 2、絲杠

3、主油缸 4、主板

5、壓力表 6、副板

7、高壓閥 8、低壓閥

9、放油閥 10、壓力把A

11、壓力把B 12、放氣螺釘

13、立柱 14、螺母

15、手輪 16、維修螺釘（背面）

769YP系列大噸位手動壓片機主要技術參數：

型號	769YP-40C型	769YP-60E型	769YP-100G型	769YP-150F型
壓力范圍	0~40噸（0~33.3MPa）	0~60噸（0~34MPa）	0~100噸（0~39.3MPa）	0~150噸（0~47.8MPa）
活塞直徑	Φ125mm	Φ150mm	Φ180mm	Φ200mm
大活塞行程	40mm	40mm	50mm	50mm
工作空間	180×180×210mm	220×220×260mm	220×220×280mm	250×250×320mm
壓力穩定性	≤1MPa/5min	≤1MPa/5min	≤1MPa/5min	≤1MPa/5min
防護功能	帶有機玻璃防護罩	帶有機玻璃防護罩	帶有機玻璃防護罩	帶有機玻璃防護罩
外形尺寸	350×260×620mm	445×240×740mm	480×300×840mm	560×425×950mm
重量	100公斤	155公斤	220公斤	310公斤

769YP-150F型手動粉末壓片機壓力換算：

油缸實際壓力（噸）	15.7T	31.4T	47.1T	62.8T	78.5T	94.2T	109.9T	123.4T	141.3T	150T
壓力表示值（MPa）	5MPa	10MPa	15MPa	20MPa	25MPa	30MPa	35MPa	39.3MPa	45MPa	47.8MPa

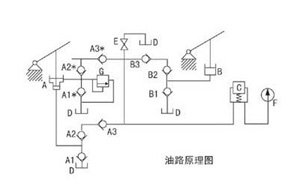

769YP系列大噸位壓片機油路原理：

當需要升壓時，先將放油閥E關閉，搖動快速復合柱塞泵A使復合泵大，小泵將油從油筒D分別經單向閥A1，A1*吸入，再經單向閥A2*,A3*;A2、A3進入工作缸C，并在壓力表F中顯示，其中大泵在超過2MPa時經逆流閥G泄流，小泵打到大約14MPa 改用高壓泵B加壓，此時油經單向閥B1,B2,B3進入工作缸C增壓，直至打到所需壓力。

注意：不要超過機器設定的大壓力（40MPa或48MPa）

769YP系列粉末壓片機操作說明：

（1）松開放油筒頂部放氣密封螺釘12和維修螺釘16，并逆時針旋松放油閥手輪，擺動快速復合油泵A及高壓油泵B手柄各2~3下，使油路系統工作順暢。

（2）用絲杠緩慢將工作臺壓至低部，然后將絲杠旋緊。

（3）將模具或所壓物品放置工作臺，用絲杠進行預緊。

（4）順時針旋緊放油閥手輪9，關好防護門。

（5）先擺動快速復合泵A升至14MPa左右，再改用高壓泵8升至所需壓力。

（6）壓制完成后，逆時針旋松放油閥手輪，取出模具或所壓物品。

769YP系列手動壓片機注意事項：

（1）使用前必須先松開油筒上的放氣螺釘12和維修螺釘16，再松開放油閥的狀態下空打兩柱塞，使系統正常工作。

（2）每次使用前及使用中，都應把工作臺用絲杠壓至底部。

（3）保持機油的清潔，尤其是大小活塞滑動處，絲杠要定期加油潤滑。

（4）如發生滲漏及維修，要及時補充壓力油，使之達到距油筒頂部100mm以內，壓力油為46#清潔機油。

（5）隨時檢查壓力示值，決不允許超壓使用，否則會發生危險。

（6）大活塞6不要超過行程50mm。
