DY-20T型電動粉末壓片機

DY-20T

直接聯系

上海新諾儀器集團有限公司

新諾

產品規格型號

參考報價：

面議

品牌：

新諾儀器

型號：

DY-20T

關注度：

1150

范圍（量程或細度）：

0~20噸（0~33.3MPa）

產品介紹

DY-20T型電動粉末壓片機

產品介紹

一、應用范圍：

電動粉末壓片機主要應用于實驗室小規模粉末成型使用，可用于陶瓷、粉末冶金、水泥等行業的產品制樣。

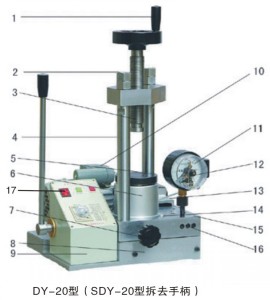

二、電動壓片機結構圖示：

1、手輪 2、螺母

3、絲杠 4、立柱

5、工作臺 6、大油缸

7、放油閥 8、油池

9、電器盒 10、電機

11、壓力表 12、壓力表調節螺釘

13、減速箱 14、注油孔螺釘

15、吸油閥 16、出油閥

17、電源開關

注：此圖示為原老款型號產品

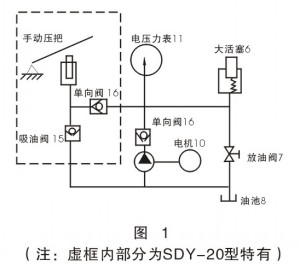

三、電動壓機油路原理：

電動機10經減速箱13及斜盤來驅動雙柱塞泵，

液壓油經吸油閥15及出油閥16壓入大油缸中產生壓力，

電接點壓力表11顯示并控制系統中壓強，

達到所設定的壓力后電動機10自動停止工作，

松開放油閥7卸壓后，大活塞6自動復位。

四、電動粉末壓片機主要技術指標

型號	DY-20T型
壓力范圍	0~20噸（0~33.3MPa）
電源	220V/50Hz
功率	180W
活塞直徑	Φ87mm
**活塞行程	20mm
工作臺直徑	Φ98mm
工作空間	140×140×160mm
壓力穩定性	≤1MPa/5min
防護功能	無
外形尺寸	355×320×510mm
重量	64公斤

注：因產品存在更新?lián)Q代，以上技術指標僅供參考，具體請咨詢客服，謝謝！

五、DY-20T 電動壓片機壓力換算：

油缸實際壓力（噸）	3T	6T	9T	12T	15T	18T	20T
壓力表示值（MPa）	5MPa	10MPa	15MPa	20MPa	25MPa	30MPa	33.3MPa

六、電動壓片機故障排除：

故障	原因	排除方式
無壓	1、油池內油液高度不夠或劇烈振動使閥15內進氣 2、出油閥16內閥口鋼珠密封不嚴或有異物 3、大活塞升高過渡使閥15內進氣	1、從注油孔14加30#機油，在按3操作 2、用6mm內六角扳手旋開閥螺釘16，取出彈簧，再用一根6mm左右的鐵棒或螺釘，一個頭頂住鋼珠，另一頭附磁鐵，吸出鋼珠，清洗鐵屑或異物，再依次復位 3、用內六角扳手旋開閥螺釘15，注入油后，用手指按住閥口，開動機器，感到非常有力時，再擰緊閥螺釘15即可
上壓不穩且慢	1、漏油 2、放油閥7擰緊力不夠 3、小柱塞泵內有殘留氣體 4、大活塞6內有殘余氣體	1、檢查漏油處，擰緊或排除 2、擰緊放油閥手輪7 3、將整機后仰90（即表面向上）開動機器數秒（后仰時要擰緊注油孔螺釘14，以防油池向外溢油 4、取下工作臺5，擰開頂部大螺釘，關緊放油閥7打壓至油液溢出，再擰上頂部螺釘
達到預定壓力后不停機以至超過**限壓	1、電接點壓力表引線脫落 2、電接點表內部故障 3、繼電器觸點粘連	1、檢查接好引線 2、修理或換表 3、更換新繼電器
