SDY-20T型手動+電動粉末壓片機

SDY-20T

直接聯系

上海新諾儀器集團有限公司

新諾

產品規格型號

參考報價：

面議

品牌：

新諾儀器

型號：

SDY-20T

關注度：

1388

范圍（量程或細度）：

0~20噸（0~33.3MPa）

產品介紹

SDY-20型（手動+電動）兩用粉末壓片機

產品介紹

一、應用范圍：

電動粉末壓片機主要應用于實驗室小規模粉末成型使用，可用于陶瓷、粉末冶金、水泥等行業的產品制樣。

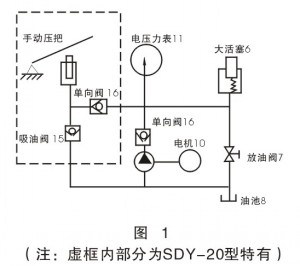

二、電動壓機油路原理：

電動機10經減速箱13及斜盤來驅動雙柱塞泵，

液壓油經吸油閥15及出油閥16壓入大油缸中產生壓力，

電接點壓力表11顯示并控制系統中壓強，

達到所設定的壓力后電動機10自動停止工作，

松開放油閥7卸壓后，大活塞6自動復位。

三、電動壓片機主要技術指標：

注：因產品存在更新?lián)Q代，以上技術指標僅供參考，具體請咨詢客服，謝謝！

四、SDY-30T 電動壓片機壓力換算：

油缸實際壓力（噸）	4.3T	8.6T	12.9T	17.2T	21.5T	25.8T	30T
壓力表示值（MPa）	5MPa	10MPa	15MPa	20MPa	25MPa	30MPa	35MPa

五、電動壓片機注意事項：

（1）使用前應仔細閱讀說明書。

（2）檢查電源是否可靠接地，以保證人身安全。

（3）使用前需松開注油孔螺釘，以保證機器正常運轉。

（4）注意壓力表上限（DY-20型 33.3MPa，DY-30型 35MPa）否則會發生危險。

（5）注意大活塞的**升程為20mm超出后將影響大活塞的自動復位。

（6）應保證變速箱中的足夠的潤滑油。

（7）應保持系統中液壓油的清潔，液壓油為30#機油。

六、電動壓片機故障排除：

故障	原因	排除方式
無壓	1、油池內油液高度不夠或劇烈振動使閥15內進氣 2、出油閥16內閥口鋼珠密封不嚴或有異物 3、大活塞升高過渡使閥15內進氣	1、從注油孔14加30#機油，在按3操作 2、用6mm內六角扳手旋開閥螺釘16，取出彈簧，再用一根6mm左右的鐵棒或螺釘，一個頭頂住鋼珠，另一頭附磁鐵，吸出鋼珠，清洗鐵屑或異物，再依次復位 3、用內六角扳手旋開閥螺釘15，注入油后，用手指按住閥口，開動機器，感到非常有力時，再擰緊閥螺釘15即可
上壓不穩且慢	1、漏油 2、放油閥7擰緊力不夠 3、小柱塞泵內有殘留氣體 4、大活塞6內有殘余氣體	1、檢查漏油處，擰緊或排除 2、擰緊放油閥手輪7 3、將整機后仰90（即表面向上）開動機器數秒（后仰時要擰緊注油孔螺釘14，以防油池向外溢油 4、取下工作臺5，擰開頂部大螺釘，關緊放油閥7打壓至油液溢出，再擰上頂部螺釘
達到預定壓力后不停機以至超過**限壓	1、電接點壓力表引線脫落 2、電接點表內部故障 3、繼電器觸點粘連	1、檢查接好引線 2、修理或換表 3、更換新繼電器
