全自動炭塊電阻率測試儀
產品名稱：全自動炭塊電阻率測試儀
產品型號：GEST-210
參考標準：YST--63.2-2006 鋁用炭素材料檢測方法
GB/T 24525-2009 炭素材料電阻率測定方法
GB/T 24521-2018 炭素原料和焦炭電阻率測定方法
一、產品概述：
全自動炭塊電阻率測試儀主要用于測量炭素材料炭塊棒材電阻率的專用儀器.
本儀器是智能化、集成化、自動化程度于一體的自動測量儀器，能夠滿足多個標準規定的不同試樣尺寸、電流換向、電流切換、自動施加壓力及多組探針同時測量的儀器自動化儀器。
本儀器操作部分是7寸觸摸屏，核心控制部分有西門子PLC完成，自動加載由高精密伺服電機施壓，配備高精度傳感器和恒流源，配備微型打印機，無需外接氣源。
本儀器具有測量精度高、聲音小、穩定性好、更換試樣方便、頁面操作簡單等優勢
儀器適用于炭素材料棒材、石墨電極等不同形狀導體材料進行檢測測試設備。

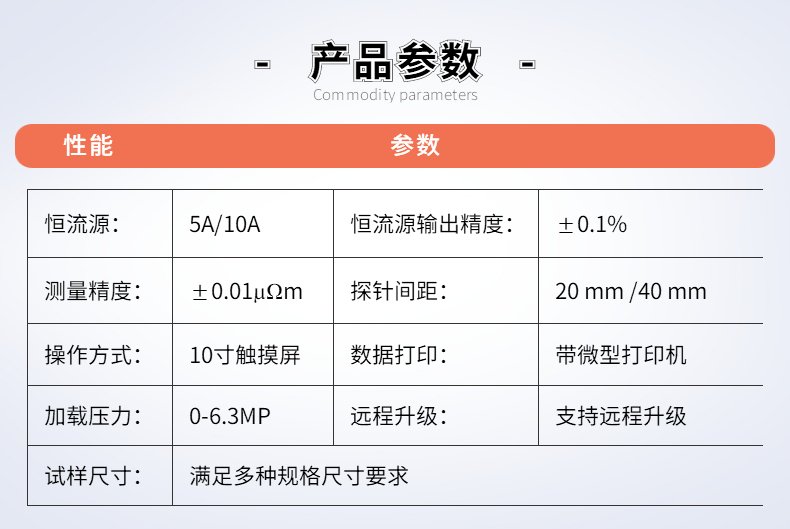

二、技術指標：
序號 | 名稱 | 參數 | 備注 |
1 | 恒流源 | 5A/10A | 可切換 |
2 | 恒流源輸出精度 | ±0.1% | |
3 | 測量精度 | ±0.01μΩm | |
4 | 試樣尺寸 | φ10mm-60mm 長度100 mm -180 mm | |
5 | 探針間距 | 50 mm /60 mm | |
6 | 探針與試樣接觸壓力 | ＞0.5N | |
7 | 探針組數 | 2組/4組 | 2組/4組可切換 |
8 | 操作方式 | 10寸觸摸屏 | |
9 | 數據打印 | 帶微型打印機 | |
10 | 加載壓力 | 0-6.3MP | 可設定 |
