一、使用說明前言
使用說明書意在使您更為便利的了解本機器設備性能，更好更安全的使用該設備。
使用說明書包含有關保證機械設備安全和使用過程中如何提高設備的可靠性。閱讀本說明書以避免發生危險，減少維修成本和延長使用壽命。
使用說明應常備于機器設備所在地，以便隨時查閱。
與此設備相關的工作人員應當詳細閱讀使用說明書，例如；操作、維修、檢測、保養、以及運輸該設備的人員。
使用設備時除國家規定的設備現場防止事故的要求之外，還應遵守其他經認可的生產安全及專業技術規定。
二、設備的簡要介紹
SYT-FYBS機型采用吊掛式超能河南方形搖擺篩結構。用戶在使用過程中可以在一定范圍內通過增減主軸轉速和激振力的大小完成不同物料的篩分需求。本篩機采用全封閉結構，網架及裝網方式采取獨特的創新設計，安裝十分方便。通常為10層設計，可以一次性篩分出十個等級，也可以設計為5層+5層相當于2臺篩機，還可以設計為2層+2層+2層+2層相當于4臺篩機。
SYT-BWS機型采用了許多的蕞新工藝和標準化設計方案，可結合生產情況，以及不同客戶需求達到多種組合模式。同時設計理念還考慮到運輸?shù)谋憷鞍踩?，結合運輸車輛設計了該設備的外形尺寸。防塵蓋及河南激振器傳力盤均采用大型壓力機一次沖壓成型，即增加了強度又減輕了設備重量，板材全部采用優質冷軋板制作，在力學設計方面更加獨特，達到真正高效節能的設計理念。

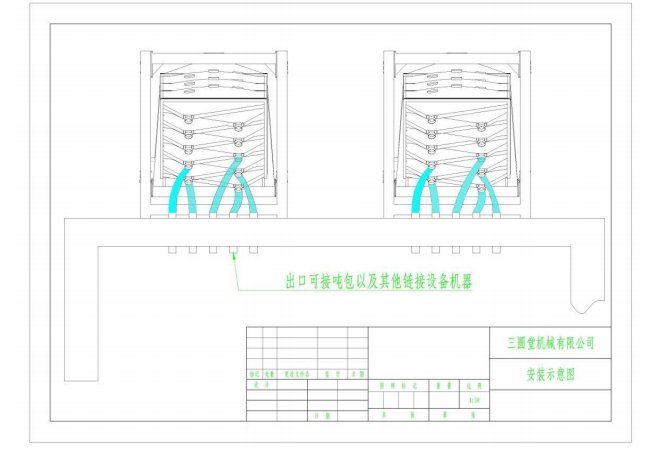

三、現場安裝示意圖
四、設備技術數據

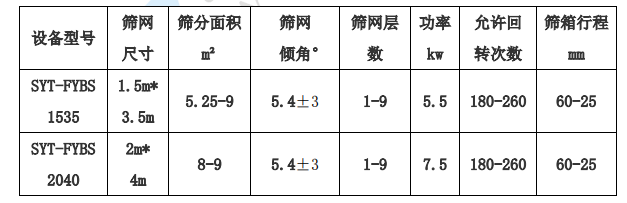

外形示意圖及技術參數表（吊掛式）
警：應按照電機型號銘牌上所標的參數進行通電。
噪音情況離機器表面1米遠蕞高聲壓等級測量值為：70分貝此測量是在機器無篩中物狀態下進行的。在指定的分篩程序中所產生的噪音在對聲壓等級不利的條件下可以略微提高。
五、設備構造與性能
SYT-FYBS-1535型吊掛式搖擺篩結構
六、基本的安全說明
該機器設備在技術上處于完好狀態，按照功能使用，嚴格按照使用說明操作的情況下方允許使用，特別是出現可能對安全造成損害的故障應即刻予以修復！如私自修改機器，生產者將對由此發生的損失不負任何責任。
按照設備的使用功能，亦指按照使用說明中的規定操作，并遵守檢查保養條件。
應該遵守所有與防止事故及環境保護相關的法律或其他規定中的要求，以作為本使用說明的補充！
操作該機器設備的人員必須在工作開始前閱讀本使用說明，特別是說明中有關安全保護的部分。
應當注意設備的安全提示和危險提示！
在進行保養工作中，應保證機器設備上安全提示和危險提示均得到保留！
機器設備在運轉方式上與安全保障不相匹配時，應當立即停止機器運轉，并將故障報告報送給負責維護人員！
機器所用備件必須經過生產廠家按照技術標準驗證后方可使用，如一直使用原產配件，此問題將得到保障。
為了維護工作的順利執行，須對車間進行適當?shù)牟贾煤蜏蕚?。在進行安裝和維修工作中，例如研磨、焊接等，需明確滅火器存放的位置！
操作機器設備由可靠的人員執行，需注意從事該工作的*小法定年齡！僅能使用經過訓練或培訓的人員進行操作，操作、裝配、保養、
維修等工作崗位應予明確規定！對于學習、見習、培訓或者在所有培訓框架內的人員，只能在有經驗人員的帶領下在機器旁工作！在維修機器設備的電器設備工作時，由一名專業電工或者在專業
電工的指導下，由經過培訓的人員按照電氣技術規則進行操作！不得實施任何可能構成危險的工作方式！僅在設備安全和保護設備完好的狀態下，才能運轉機器。對機器設備進行外在故障、損傷檢測。每月至少檢查一次！如發現故障或篩網破損，立即停止機器運轉并及時維修排除故障！在機器設備發生故障時，應立即停止機器運轉并加以保護！故障應當立即排除！在機器設備開機/開始運轉之前，要確定機器設備運轉不會對周圍任何人構成傷害！
遵守在使用說明中列舉的各項調試、保養、檢查工作以及進行工作的時間，包括更換零件、組件的說明！這些工作只能由專業人員進行！
操作人員在工作開始前，應了解前班工作和維修的情況！在運轉、適應生產、轉換或者安全調試，保養和維修有關的所有工作中，應嚴格按照使用說明和保養工作說明的規定進行機！應保證足夠區域用于維修工作！當機器設備在保養、維修工作時應完全斷電，必須保證設備不意外通電：在高空中進行保養工作，應當佩戴防跌落安全帶！
在對機器進行清潔時須注意，不要讓加熱的清潔劑接觸明火、電等。應切斷電源，否則可能觸危險。
在保養和維修工作中松開的螺栓連接必須重新擰緊！在裝配、保養和修理過程中如有必要拆除安全防護裝置，必須在完成保養、修理工作后，立即將安全裝置重新安裝到位。請認真地對運行及輔助材科實施安全、環保處理！
七、特別種類危險的說明
1、電氣
本設備設計有電機綜合保護開關，當供電線路出現故障時應立即切斷電源，使機器設備停止運轉！
在對機器和設備零件進行檢查，保養和維修后，應在無電壓的情況下接通。
機器設備的電力裝配應按照規定進行檢測和檢驗。松脫的電纜必須立即清除。如必須在通電的部分進行作業，應尋求第二人的幫助，以便在發生突發狀況時切斷應急開關即主開關。標有紅白安全警戒線和警告標志的工作區域禁止通行。請使用絕緣工具！
2、可以改變安裝修置的機器（經常改變作業地點的機器）在安放工作中，僅允許使用具有足夠起重能力的吊臂和承重系統！起重作業應指定指揮者！只有在符合使用說明描述的條件下才能用吊臂抬起本設備（承重結構的受力點等）！
必須使用具有足夠載重量的運輸車輛進行搬運！安放必須可靠，并且使用合適的受力點！由于運輸而安裝的緊固件在開機前必須拆下，否則會對機器、人員甚至機座框架造成大的危險或傷害！即使機器設備只是小范圍地變化作業位置，也應拔除所有供電線
路！在重新投入使用前重新將其接入電源！
在重新投入使用時，按照使用說明運行！
八、運輸說明
搖擺篩應在可交付使用的情況下進行發送。機器將由裝載機運至安裝地點并借助滑車（手搖絞車）或起重機放置在地基上。為了防止撞擊，**使用安全帶和繩索。
九、電氣安裝
在按照生產狀態安裝搖擺篩時，應將其進料、出料設備，傳送帶以及相似設備的電源按照如下程序進行安裝；首先接通出料設備，然后是搖擺篩，*后才是進料設備。搖擺篩應當通過一個符合標準的可切斷的總開關與電源進行連接。
十、投入使用
在**次接通電動機電源時，應先檢查運輸連接板或連接螺栓是否拆除，各緊固件是否牢固，如無異常則可以通電試機，電機旋轉方向應按標識。
機器不能用手直接轉動，必須先排除故障，才可通電。
**禁止機器在不安裝防護罩的情況下開始運轉。沒有防護罩，可能導致操作者被運轉中的零件擠傷或打傷。
正常使用每天開機前讓設備空轉十分鐘，停機前也空轉十分鐘，這樣清網效果更好，篩網使用率更高。
遇到比重較重的物料可以添加配重塊增加機振力從而達到篩分質量，也可調節箱體角度。
十一、篩網更換
設備使用過程應不定期檢查篩網有無破損，若發現篩網破損請及時更換。
1、首先停止設備運轉，打開快卡扳手，拉開前門查看是第幾層篩網破損，松掉箱體兩側篩網架所對應的螺母，向內推壓螺母和篩網裝置狀態后向外抽出篩網架。
2、把篩網架放在平整地面或支架上，松掉篩網架左右兩端螺母取下勾網壓條，去掉篩網。
3、按照篩網架尺寸裁剪好新的篩網。首先把篩網放在勾網壓條，使用螺栓固定（螺栓鎖緊狀態）；左右兩端同樣成操作。
4、篩網更換完成后，把整個篩網架放回箱體，緊固箱體兩側張緊螺母把篩網架拉緊，關上前門扣緊快卡把手，即可開機運行。
應定期檢查篩體兩側的禁錮螺母，防止其松動。
十二、更換潤滑油脂
1.機器斷電，把主電機電源盒打開，拍照記住線號，以便加油完畢后恢復原狀。將三個端子其中上下兩個端子都解掉（粗為進線，細為油泵線），用電源盒上的小螺絲與接線柱上的螺母，把上面的粗線和細線對接懸空，不與電機連接。用膠帶包扎接頭，下端兩個組細線同樣做法。中間端子接線可以不動（一方面形不成回路，產生不了影響，另一方面上下線錯開，不易混淆，以便恢復原狀）。
2.機器供電，細濾下方放置收集老油的容器，拆下細濾，一個人按著電源開關不松，油泵電機運行而主電機不運行。這時，從細濾油座處即可排完激振器里面的老油，當排完后，松開開關，即可裝上新的細濾。
3.將油泵左側的進油端銅管拆除，注油管與油泵左側的進油端連接，更換后即可開始注油。加油量為2.5L為**。加油完畢后，油管復位。機器斷電，電機接線復位。即可供電運行。油壓顯示數字10-100均為正常。
4.吊掛萬向軸，2-3個月注油一次
十三、皮帶張緊
應每季度對三角皮帶進行檢查，對松弛的三角皮帶進行張緊，以防皮帶打滑。
新機開機半月檢查一次是否松馳，過后每一個月檢查一次。
首先斷電停止設備運轉取下電機下面的皮帶安全防護罩松動壓帶輪固定板螺栓，向里推擠壓帶輪固定板使皮帶張緊。然后鎖緊壓帶輪固定板螺栓，裝上皮帶安全防護罩，即可開機運行。（過緊的皮帶容易導致過高的皮帶磨損、發熱及發動機轉速過低）
十四、常見故障排除法：
十五、注意事項因設備特殊定制
需在設備前方進料口上方增加拉動裝置（如電葫蘆、導鏈等）以方便開關前進料口門。
