TL1400 高真空管式爐
直接聯系
南京博蘊通儀器科技有限公司.
南京
面議
TL1400 高真空管式爐
7556
管式爐以硅碳棒為加熱元件，采用雙層殼體結構和宇電控溫儀表，能進行30段程序控溫，移相觸發、可控硅控制，爐膛采用氧化鋁多晶纖維材料，爐管兩端能不銹鋼法蘭密封，不銹鋼法蘭上安裝有氣嘴、閥門和壓力表，抽真空時真空度能夠達到10 -3 Pa,該爐具有溫場均衡、表面溫度低、升降溫度速率快、節能等優點。
是高校、科研院所、工礦企業做高溫氣氛燒結、氣氛還原、CVD實驗、真空退火用的理想產品。
是高校、科研院所、工礦企業做高溫氣氛燒結、氣氛還原、CVD實驗、真空退火用的理想產品。
TL1400產品描述
管式爐以硅碳棒為加熱元件，采用雙層殼體結構和宇電控溫儀表，能進行30段程序控溫，移相觸發、可控硅控制，爐膛采用氧化鋁多晶纖維材料，爐管兩端能不銹鋼法蘭密封，不銹鋼法蘭上安裝有氣嘴、閥門和壓力表，抽真空時真空度能夠達到10 -3 Pa,該爐具有溫場均衡、表面溫度低、升降溫度速率快、節能等優點，是高校、科研院所、工礦企業做高溫氣氛燒結、氣氛還原、CVD實驗、真空退火用的理想產品。

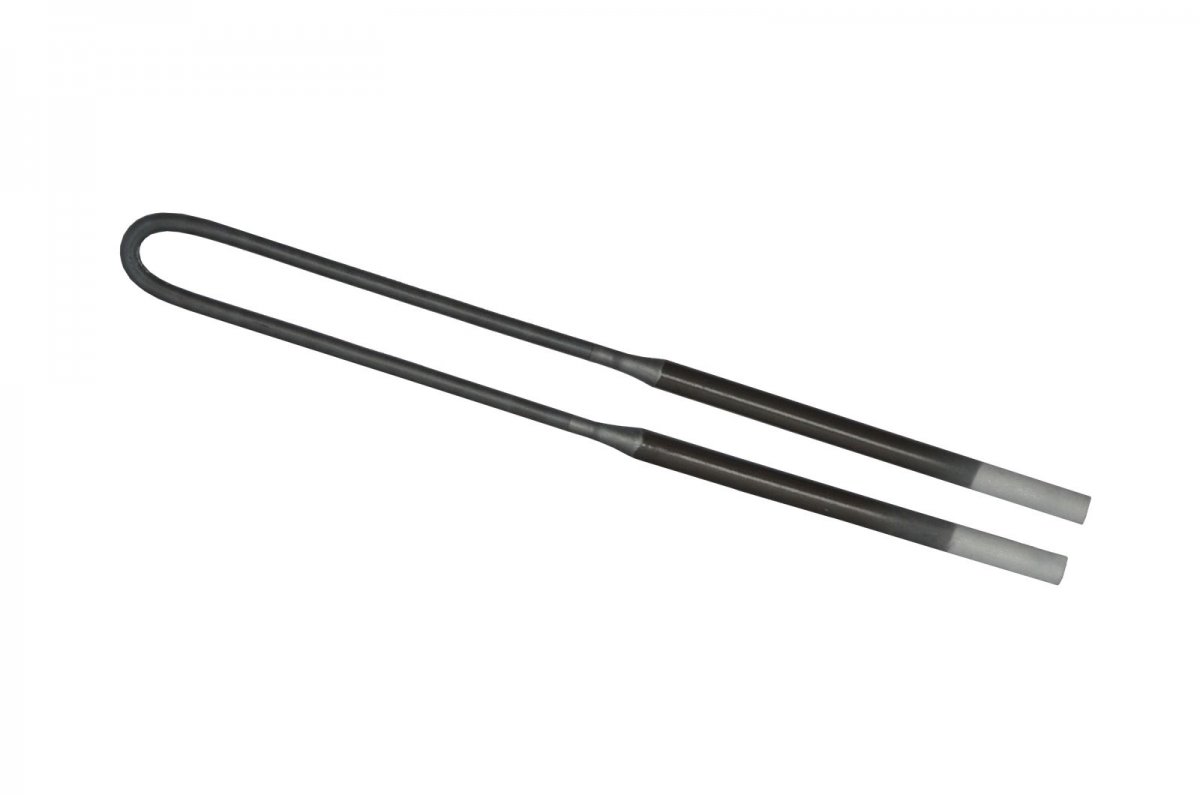

1、加熱元件

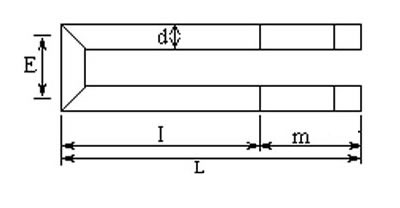

（1）、硅碳棒的熱端粗度d為14mm、一般廠家采用的12MM、加熱端粗、不容易彎曲、棒子的表面負荷低，使用壽命長。
（2）、m冷端長度為210mm， 一般廠家采用180mm, 冷端長爐頂溫度低。
（3）、硅碳棒表面氧化非晶膜致密，能夠比較好的保護碳棒。

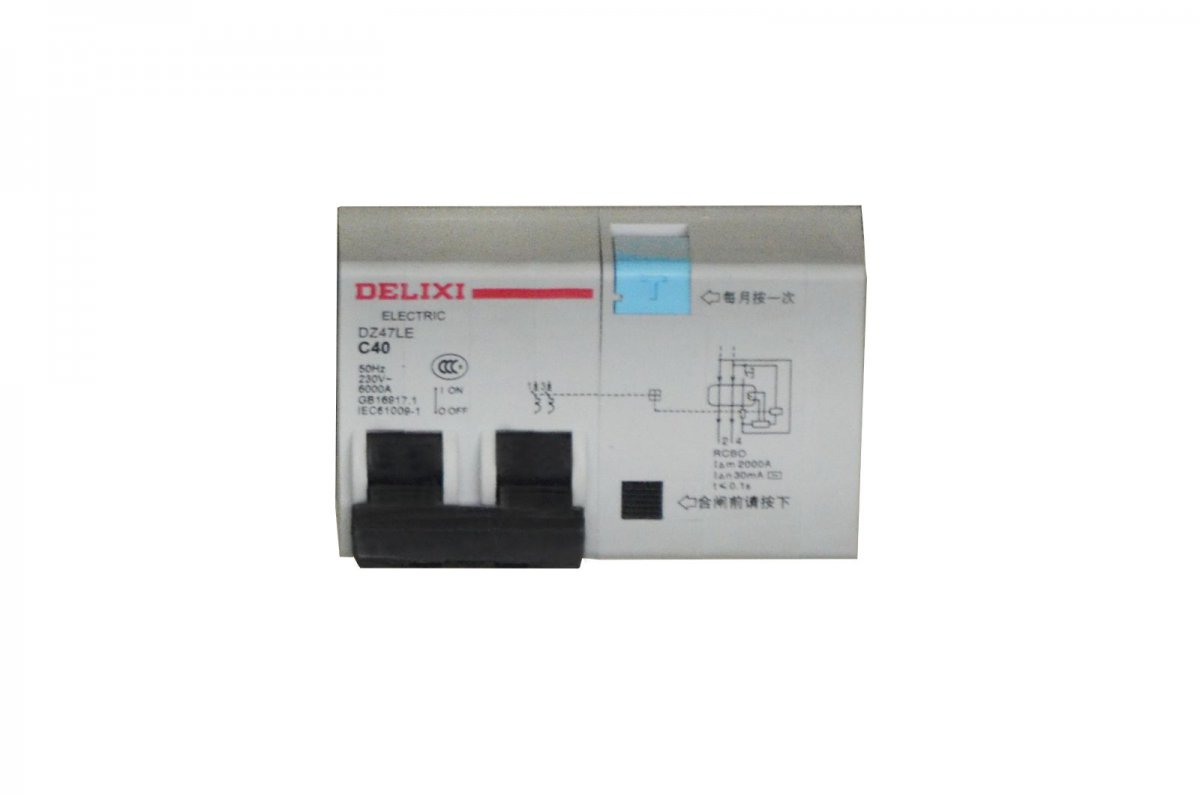

2、安裝有空氣開關和漏電保護器：
當電路過流或漏電時，空開會自動斷開。
、

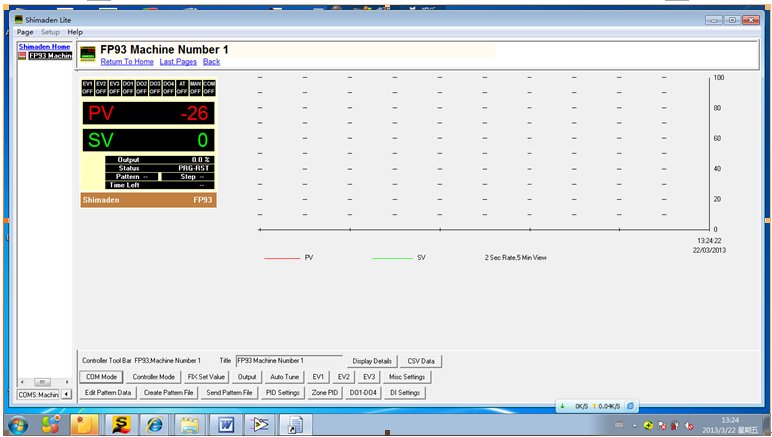

3、可以與電腦連接（選購）
該爐配可有通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出
4、爐膛

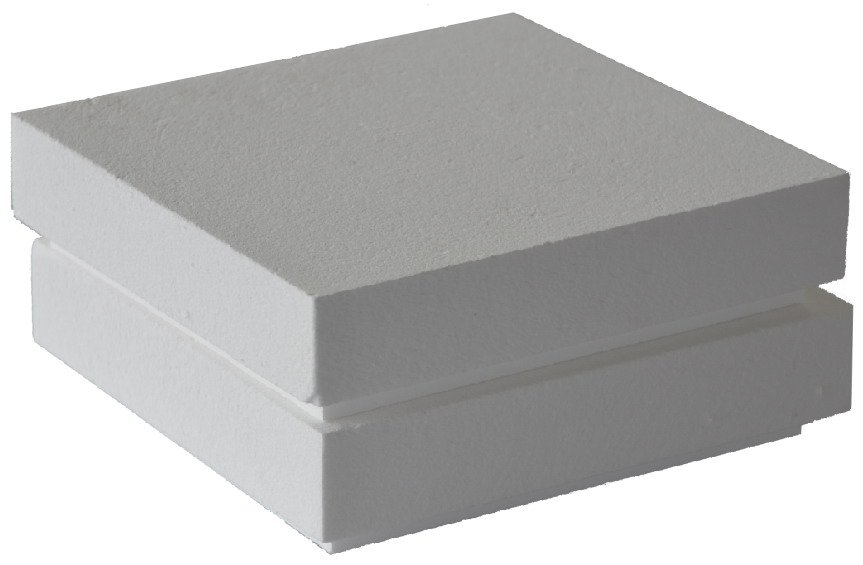

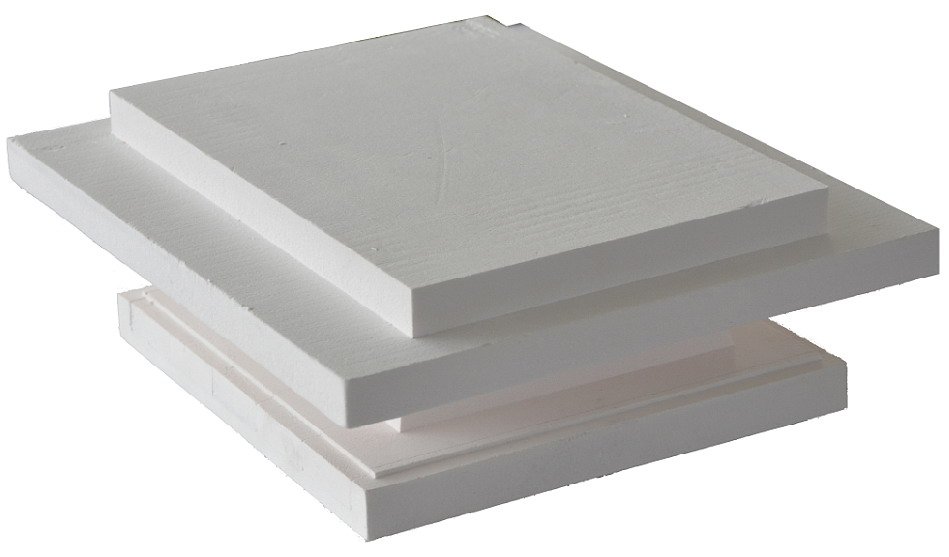

進口爐膛 VS 國產爐膛
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。
2、采用日本技術成型。
3、爐膛材料熱容低、熱傳導系數低，從而散熱少、保溫好、反射率高。溫場均衡。
4、爐膛氧化鋁絲細而長、耐溫高、抗熱漲冷縮能力強。
5、爐膛表面光潔、不易掉粉。

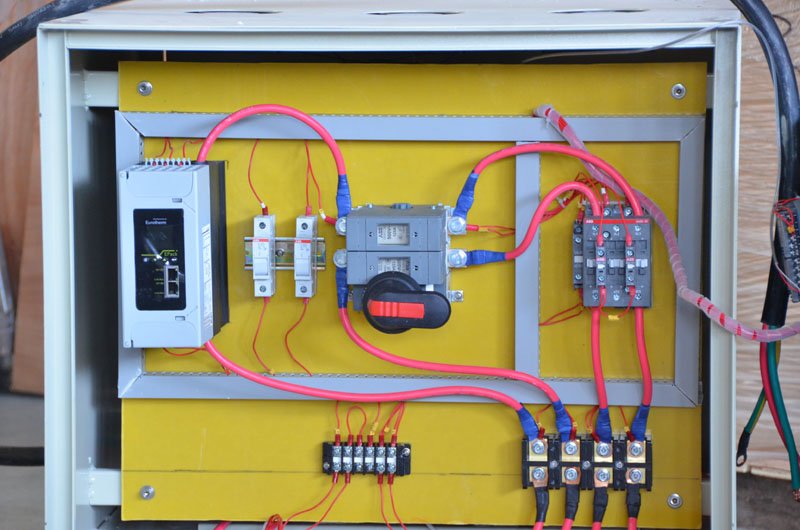

5、可選UL認證電氣板 （全部通過UL認證的進口電器）

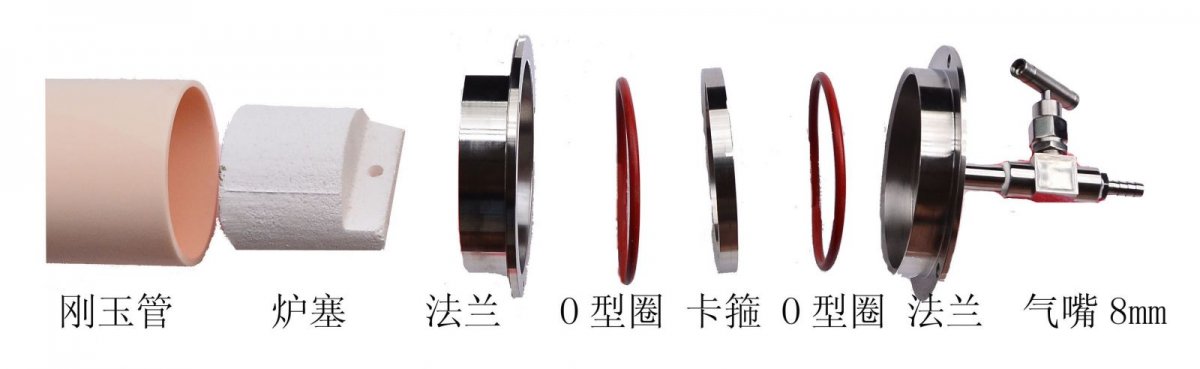

6、多款可供選擇的各種法蘭 （直徑從25到250mm）

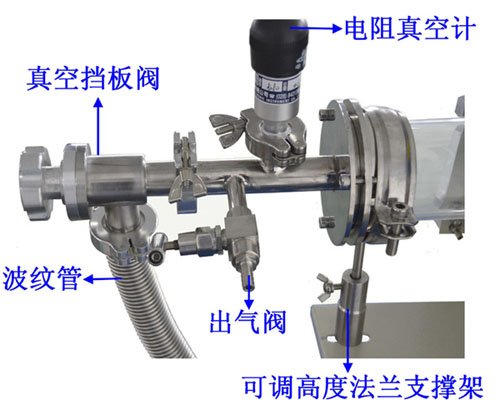

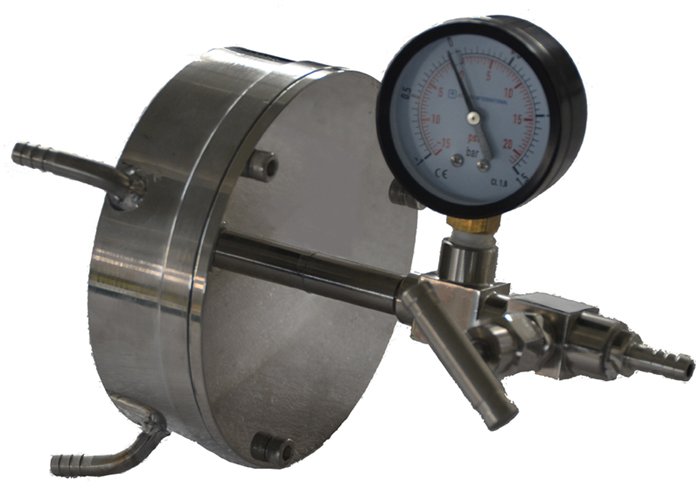

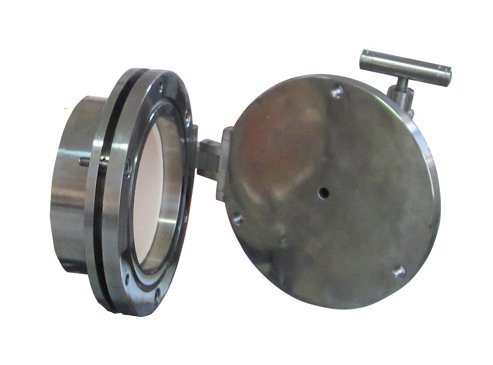

鉸鏈?zhǔn)椒ㄌm（選購） 可以接電阻真空計和KF25波紋管的法蘭（選購） 水冷法蘭（選購）
7、認證
TL1400-C單溫區CVD系統詳細技術參數
TL1400管式爐
| 型號 | TL1400-CI | TL1400-C-II | TL1400-C-III | ||
功率 | 4KW | 4KW | 6KW | |||
爐管尺寸 | 直徑60（OD）X1000mm | 直徑80（OD）X1000mm | 直徑100（OD）X1000mm | |||
外形尺寸 （LXDXH） | 6100X490X800 | 610X490X800 | 610X550X850 | |||
電源電壓 | 220V / 380V | |||||
相數 | 單相 | |||||
加熱元件 | 硅碳棒 | |||||
| 真空爐管內真空度 | 8X10 -4 | |||||

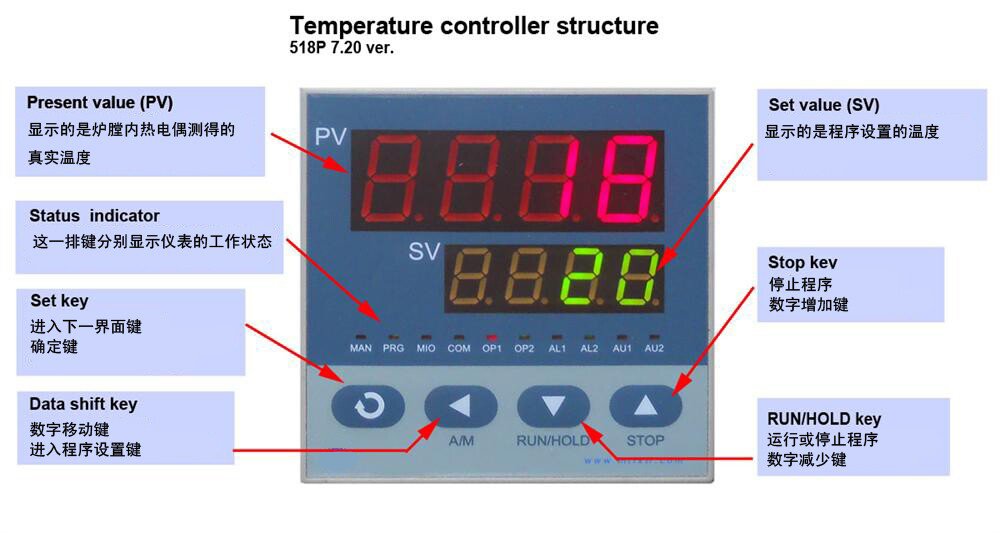

控制方式 2臺儀表各自控制 | 采用宇電程序控溫儀表 1,30段程序控溫只能PID調節。 2、具有過溫保護斷偶保護過溫或斷偶時電爐加熱電路自動切斷,，（當電爐溫度超過1420度或熱電偶燒斷時，主電路上的交流繼電器會自動斷開，主電路斷開，面板上ON燈熄滅，OFF燈亮，有限的保護電爐）。 3，帶有485通訊接口（選購軟件時標配） 4、具有斷電保護功能，即斷電后再給電啟動爐子時、程序不是從起始溫度開始升、而是從斷電時爐溫開始升。 5，儀表具有溫度自整定的功能
FP93控溫儀表（日本島電）（更換進口儀表，需要另外付費） 1、40段程序控溫可以分成4、2、1組程序，如果分成4組程序，每條程序為10段， 2,6組PID控制，低，中，高溫可以各用一組PID，這樣每個溫度段都能夠控制得很準確。 3、具有過溫保護斷偶保護過溫或斷偶時電爐加熱電路自動切斷,，（當電爐溫度超過1420度或熱電偶燒斷時，主電路上的交流繼電器會自動斷開，主電路斷開，面板上ON燈熄滅，OFF燈亮，有限的保護電爐）。 4，儀表有華氏度（F）和攝氏度（C）可供選擇 5，帶有485通訊接口（選購軟件時標配） 6，具有自動停機功能 7，可以儲存多組程序，使用時可以任意調出。 8、具有斷電保護功能，即斷電后再給電啟動爐子時、程序不是從起始溫度開始升、而是從斷電時爐溫開始升。 9、儀表上有輸出功率、程序執行的段數和執行時間、程序處于升溫、恒溫、降溫狀態的顯示。 10，儀表具有跳步功能（即儀表可以跳個這一步直接執行下一步。 11，儀表具有溫度自整定的功能。
| |||||
控溫模式 | 智能PID | |||||
斷偶保護和顯示 | 有 | |||||
過溫保護 | 有 | |||||
過流保護 | 有 | |||||
爐膛材料 | 1800型氧化鋁多晶體纖維（日本進口）
進口爐膛VS國產爐膛 | |||||
控制精度 | +/- 1℃ | |||||
觸發器 | 移相觸發 | |||||
