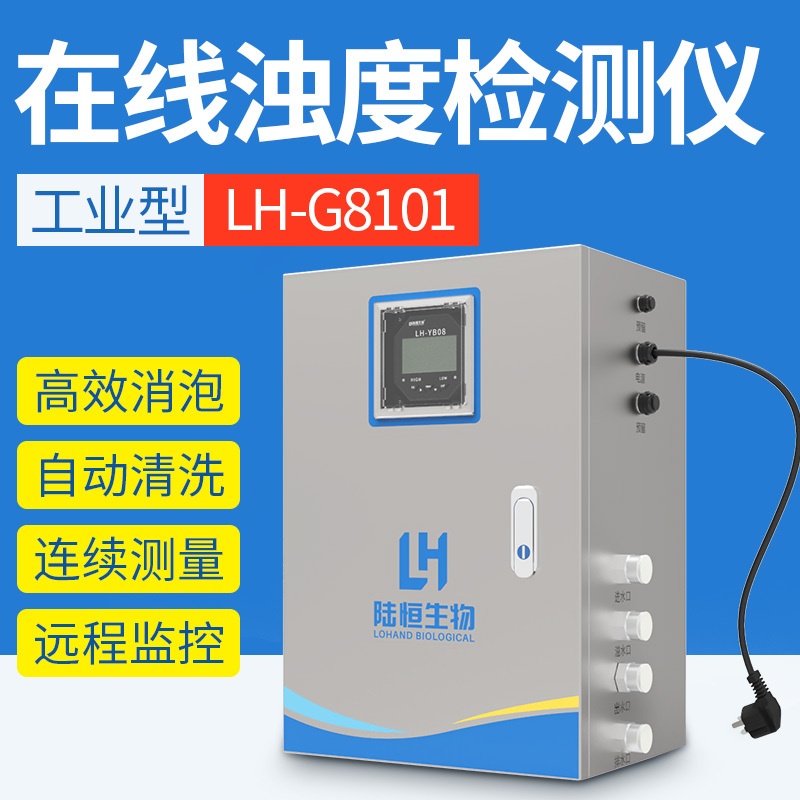

LH-G8101采用智能數顯控制器作為測量儀表，穩定的流通池，使測試參數更準，還可選擇配備不同量程的濁度數字電極，以適應不同應用領域的客戶需求。

儀器特點

u 點陣液晶顯示，中文菜單操作。

u RS-485通訊接口，可配上位機在線采集軟件，進行數據采集，遠程監控。

u 濁度數字電極，抗干擾能力強。

u 具有恢復出廠設置功能。

u 看門狗設置，確保儀器使用過程中不會死機。

u 核心元件來自國外知名品牌。

u IP65防護等級，防水、防潮、防塵保證儀器使用壽命。

u 機內LCD背光可根據環境或操作設置，更加人性化。

u 本儀器嚴格按照ISO90012015質量管理體系要求生產，并在出廠前經過嚴格檢測和校正，滿足說明書各項指標要求。

安全警告

u 在對儀表進行標定時，所用到的試劑標液等化學藥品，請勿直接接觸皮膚，佩戴手套和防護眼鏡是良好的操作規范。

u 如接觸到化學藥品，立刻用水徹底清洗。請?jiān)敿?xì)了解測定步驟，需特別注意危害信息提示。在使用前閱讀產品說明，認真按說明操作。如不能按要求操作，可能使操作者受傷或損壞儀器。如對試劑或操作過程有疑問，我公司。

u 特別提醒：化學試劑請遠離未成年人。

u 儀器220V交流供電，使用時注意安全用電，機柜內安裝有電源總開關，接線時一定要關閉電源總開關。

u 機內有流通池，進水不可太大，避免溢出，有溢出水，請擦拭干凈，并保持機內干燥。

注意事項

u 儀器應選擇安裝在室內或有防護裝置的位置，周圍不得放置易燃易爆物品。

u 儀器安裝位置應選擇便于用戶及安裝維護人員閱讀儀器銘牌、屏幕信息，便于使用、維護及檢修的地方。

u 所有電力和管道連接必須符合國家和地方標準，儀器外殼必須接好接地線。

u 為了安全和避免外部信號對儀器造成干擾，儀表電源線應接在相應規格、帶有地線標志、符合電器標準的插座內且地線須確保良好接地。

流通池長期使用可能沉淀污漬，流通池底部配有清洗開關，只需將開關打開，流通池的水就會從排水管里全部排出，如內壁較臟，可取出電極，用軟布或軟毛刷輕輕攪拌擦洗，清水沖洗即可.

儀器說明

5.1 儀器結構

5.1.1 儀器外部結構

5.1.2

儀器內部結構

5.2 儀器安裝

u 儀器機柜安裝在墻壁上，確保機柜后4顆固定螺絲穩定緊固.

u 合理調節入水流速，以免過大排水不及溢出，過小測試不準，為使測試數據穩定準確，建議流速范圍為300～850mL/min，請確保流通池內流速穩定。

u 確保柜機接地線正確連接，并保持良好接地。

u 按機柜上接口標識連接水管，確保進水水位高于進水口，出水水位低于排水口，并保持水路暢順。

5.3 儀器接線

u 儀器內電線已經接好，安裝時需將機柜外殼接地線接地，必須確保電源插頭接地插座地線安全接地。

u 拆裝或更換電極時請按接線標識接線。

u 儀表內接線說明，如下表所示。

5.4 儀表按鍵功能

“MENU”鍵：進入設置菜單，初始密碼是 0000.

“ENT”鍵：確認

“ESC”鍵：返回

“?”鍵：數字編輯移位。

“▼”鍵：選項翻動或數字增加。

5.5儀表按鍵功能

5.6 儀表界面

5.6.1 主界面

主界面為測量值、溫度等數據。按下“MENU”鍵，輸入密碼，進入菜單。

5.6.2 系統設置菜單

1、背光設置

選擇關可以省電。（液晶屏的背光延時 20S 自動熄滅）

2、密碼修改

修改儀表密碼。（初始密碼：0000）

3、恢復出廠設置

恢復儀表的密碼，探頭配置，上位機通訊地址，4-20mA 的修正值等儀表配置方面的設置。

4、4mA-20mA 修正

用來微調 4-20mA 電流的變送精確度。

5、探頭配置

配置探頭數量（1-4），配置探頭的型號和通訊地址。

5.2.3 在線標定菜單

正常情況下無需標定直接使用，若使用過程中需要標定請執行如下操作：

1、零點標定

通過按鈕輸入不同的參數，執行零點標定或恢復出廠設置功能。

當手動輸入?yún)?shù)=000.01 時， 按“ENT”鍵，儀器自動計算零點校準參數，執行零點標定功能，將當前濁度值標定為零濁度。

當手動輸入?yún)?shù)=0888.8 時，按“ENT”鍵，儀器自動把零點校準參數恢復到出廠值。注意：進入標定界面后會顯示當前的零點校準參數，用戶可以忽略。

2、斜率標定

通過按鈕輸入不同的參數，執行斜率標定或恢復出廠設置功能。

當手動輸入?yún)?shù)=實際濁度值時， 按“ENT”鍵，儀器自動計算斜率校準參數，執行斜率標定功能， 標定為實際濁度值濁度（實際濁度值可以通過其手持式濁度儀等其它儀器測量得出）。

當手動輸入?yún)?shù)=0888.8 時，按“ENT”鍵，儀器自動把斜率校準參數恢復到出廠值。注意：進入標定界面后會顯示當前的斜率校準參數，用戶可以忽略。

通過按鈕輸入?yún)?shù)，按“ENT”鍵開始標定。

參數=實際溫度值。

3、清洗間隔

顯示值為探頭內部讀取的清洗間隔值。通過按鈕輸入?yún)?shù)，按確認開始標定。（參數=清洗間隔分鐘數，如果是 0 表示不清洗，*小清洗間隔為 10 分鐘。）

5.2.1 遠傳設置菜單

1、通訊設置

設置通訊的波特率和地址。（出廠默認：波特率=9600，8，n，1 地址=0。）

2、4-20mA 設置

對電流變送端子的輸出電流進行設置，輸入 4mA 和 20mA 的值。

3、485 通訊

485通訊點表采用MODBUS RS485通訊，MODBUS-RTU寄存器表如下。

注：每個通道的數據1為測量值、數據2為溫度值、數據3為預留。

（1）數據格式

Modbus通信默認的數據格式為: 9600、n、8、1（波特率9600bps，1個起始位，8個數據位，無校驗，1個停止位）。

（2）信息幀格式 (xx 代表一個字節）

（a）讀數據指令幀

(b)讀數據應答幀

例：儀表ID設為1，DATA2數據為浮點數51.06（16進制數為424C 3D71）則發送命令：01030002000265CB

儀表回應：010304424C3D71FF28

5.2.1 DO輸出設置菜單

通道 1 作為主通道，控制繼電器報警輸出。

高點繼電器：實際測量值高于高位設置值時動作，實際測量值再下降到低于（高位設置值-高位遲滯量）時釋放。

低點繼電器：實際測量值低于低位設置值時動作，實際測量值再上升到高于（低位設置值+低位遲滯量）時釋放。

（注：遲滯量避免繼電器頻繁動作，延長繼電器或交流接觸器的使用壽命。所以用戶需根據實際情況設置高、低點遲滯量。）

六、技術參數

七、儀器維護

1、因電極對水壓、流速及水中氣泡較為敏感，安裝時確保進入水槽內水壓、流速穩定且無氣泡，為使?jié)岫入姌O測試準確，流通池蓋板必須蓋好，做好避光防護。

2、經常檢查機柜內運行情況，保持機柜內清潔、干燥，出現溢水及時清理。

3、電極和流通池都配有清潔刷和擦布，根據不同水質，定期對電極和流通池進行清潔保養

八、裝箱清單

售后服務

自產品購買之日起保修1年，產品終身維護，請妥善保管保修卡。

注：

下列情況不屬于免費維修范圍：

1、未按要求安裝或使用造成的產品人為損壞；

2、產品經過非我公司授權人員拆裝或修理；

3、其他不可抗拒的自然力量如地震、火災等造成的產品損壞；

4、產品超出保修期限。

本公司竭誠為您服務，如果您有任何問題，我們的技術支持部門。
