EYH系列二維運動混合機

EYH系列

直接聯系

江陰市明豐機械制造有限公司.

產品規格型號

參考報價：

面議

型號：

EYH系列

關注度：

3411

范圍（量程或細度）：

應用行業：

廣泛用于醫藥、化工、食品、染料、飼料、化肥、農藥等行業的干粉料、顆粒混合之用。

產品介紹

主要用途

EYH系列二維運動混合機廣泛用于醫藥、化工、食品、染料、飼料、化肥、農藥等行業的干粉料、顆粒混合之用。EYH系列二維運動混合機與其它混合機相比的獨有特點是尤其適用于大噸位(1000L~20000L)各種固相物料的混合。

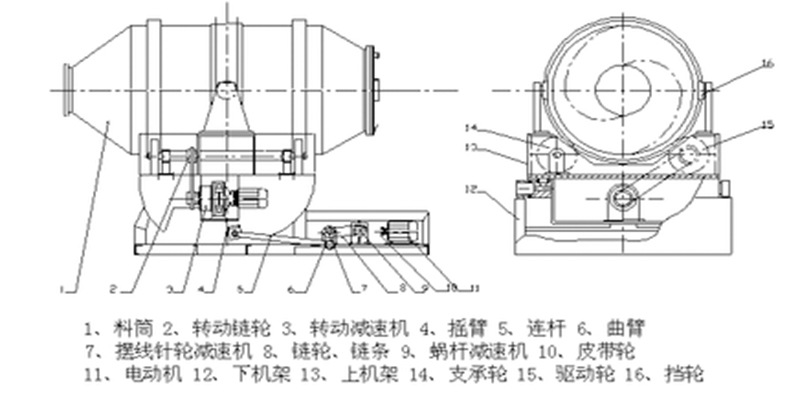

結構

undefined

1、二維混合機的機座由型鋼焊接而成，外封不銹鋼板。結構合理，能有效的穩定整機。

2、擺動由電機、皮帶盤、皮帶、擺線針輪減速機、曲柄、連桿、擺桿組成。密封生產，結構簡單、運轉平穩、噪音底，符合GMP要求。

3、轉動有擺線針輪減速機、鏈輪、鏈條、主動軸、被動軸組成。密封生產，結構合理、運轉平穩、噪音低，符合GMP要求。

4、二維混合機混合筒在二維空間做搖擺、轉動運動，由滾輪支撐筒體，擋輪定位。混合筒由筒身、正錐臺進料端、正錐臺出料端、進料口及出料口組成。

工作原理

二維運動混合機主要是由轉筒、舞動架、機架三大部分組成。轉筒裝在擺架上，由四個滾去撐并由兩個擋輪對其進行軸向定位，在四個支撐滾輪中，其中兩個傳動輪由轉動動力系統手動使轉筒產生轉動，擺動架由一組曲柄擺桿機構驅動，曲柄擺桿機械在機架上，擺動架由承組支撐在機架上。二維運動混合機的轉筒可同時進行二個方向運動，一個為轉筒的轉動。另一個為擺筒隨擺動架擺動。被混合物料在轉筒內隨轉筒轉動、翻轉、混合的同時，又隨著轉筒的擺動而發生左右來回的摻混運動，在這兩個運動的共同作用下，物料在短時間內得到充分的混和。

特點
