CQ不銹鋼磁力驅動泵

品牌：龍洋泵閥

型號：CQ

流量：1.2～60m3/h

揚程：8~80 m

轉速：2800 r/min

電機功率：0.025～15 KW

吸程：2～8.3 m

CQ不銹鋼磁力驅動泵產品概述

CQB型不銹鋼磁力泵通常由電動機，磁力偶合器和不銹鋼泵頭組成。其主要特點是利用磁力偶合器傳遞動力、完全無泄漏采用多重循環冷卻結構，保證了原動力和磁傳動的可靠性和穩定性，同時采用柱銷聯軸器減少了水泵的噪音和震動，便拆式和柱銷聯軸器同時使用，使泵的結構增長，更有利于泵的散熱。同時，也十分方便用戶的維修或更換零件，在泵的外轉子部分還設計了散熱風葉，確保磁鋼的穩定性。

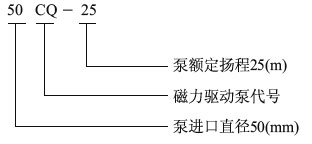

2 CQ不銹鋼磁力驅動泵型號意義

3 CQ不銹鋼磁力驅動泵產品特點

不銹鋼磁力驅動泵輸入介質溫度-15~+100℃，材質為不銹鋼，密度不大于1600kg/m3,吸入壓力不大于0.2Mpa,**工作壓力1.3Mpa，輸送不含顆粒和纖維的液體。

4 CQ不銹鋼磁力驅動泵產品用途

CQB不銹鋼磁力泵用于不含固體顆粒腐蝕液體、強酸、強堿、乙醇、漂白劑、照相液、硝酸、鹽酸、氫氟酸、醋酸、氫氧化納、丙酮、四氧乙烷、海水、鹽水等等。
注：若是介質溫度較高（150℃以上就為高溫），那么客戶必須要考慮耐高溫磁力泵，否則會出現不必要的麻煩。

5 CQ不銹鋼磁力驅動泵工作原理

不銹鋼磁力泵由不銹鋼泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成?！　? 當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了"跑、冒、滴、漏"問題，消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患，有力地保證了職工的身心健康和安全生產。 磁力泵的工作原理　將n對磁體(n為偶數)按規律排列組裝在磁力傳動器的內、外磁轉子上，使磁體部分相互組成完整藕合的磁力系統。當內、外兩磁極處于異極相對，即兩個磁極間的位移角Φ＝0，此時磁系統的磁能*低；當磁極轉動到同極相對，即兩個磁極間的位移角Φ＝2π/n，此時磁系統的磁能**。去掉外力后，由于磁系統的磁極相互排斥，磁力將使磁體恢復到磁能*低的狀態。于是磁體產生運動，帶動磁轉子旋轉。CQP系列不銹鋼磁力泵型式及基本參數符合JB／TQ786－89《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。

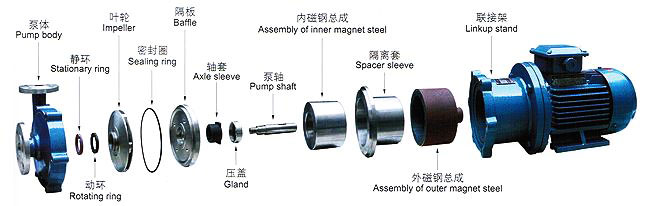

6 CQ不銹鋼磁力驅動泵結構爆炸圖

注：1、泵 體：增強聚丙稀; 2、靜 環：碳化硅或氧化鋁陶瓷；3、動 環：填充F4；4、葉 輪：增強聚丙??；5、密封圈：氟橡膠；6、隔 板：增強聚丙??；7、隔離套：增強聚丙稀；8、外磁：HT200+永磁體；9、轉子：增強聚丙稀+永磁體；10、主軸：碳化硅或氧化鋁陶瓷；11 軸承：填充F4；12、支架：HT200

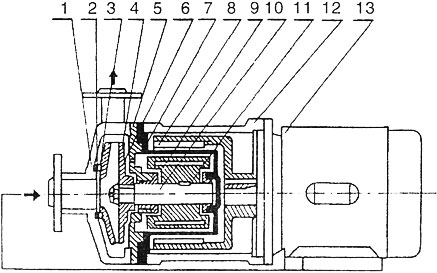

7 CQ不銹鋼磁力驅動泵結構圖

8 CQ不銹鋼磁力驅動泵技術參數

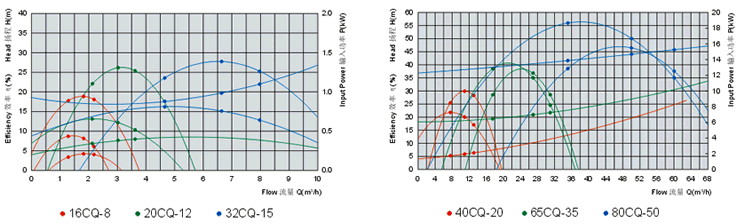

9 CQ不銹鋼磁力驅動泵性能曲線

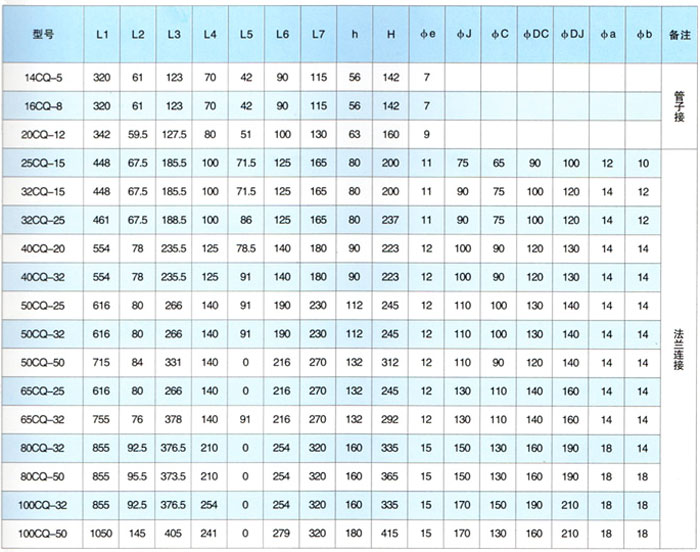

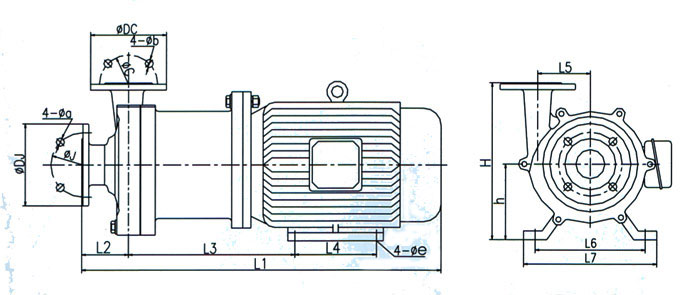

10 CQ不銹鋼磁力驅動泵安裝尺寸

10 CQ不銹鋼磁力驅動泵材料耐腐蝕性能（供參考）
