產品特點： 久經考驗、品質優良、安裝靈活、替代進口、單控管接、防爆齊全 應用范圍： 本閥主要用于氣動控制系統，如控制氣缸、氣動機械設備等以氣體作為驅動裝置的自動化控制。 技術參數：
| 公稱通徑 | DN6-15 |
| 原理結構 | 先導式 |
| 閥體材質 | 鋁 |
| 密封材料 | NBR |
| 環境溫度 | -10℃~+50℃ |
| 流體溫度 | 5℃~+50℃ |
| 適用流體 | 空氣、氮?dú)猓ń?jīng)40um濾網過濾） |
| 連接方式 | 內螺紋 |
| 安裝方式 | 任意 |
| 防護等級 | IP65 |
功能選項：
| 代號 | 功能名稱 | 功能說明 |
| SE | 單電控 | 一個線圈控制 |
| G | 管接式 | 螺紋連接安裝 |
| E | 防爆型 | 防爆等級：Exmb II T4 |
| ****防爆監督站檢驗合格 | ||
電氣參數：
| 電源電壓 | 220V、110V、24V AC、50/60Hz、24V、12V DC | |
| 額定功率 | 普通型 | AC:4.5VA；DC：3W |
| 防爆型 | AC:5.5VA；DC：5W | |
| 電壓公差 | ±10% | |
| 電器連接 | 普通型 | 標準接線盒 |
| 防爆型 | 防爆型：M14*1.5、G1/2 | |
規格參數： 排氣型 2/3

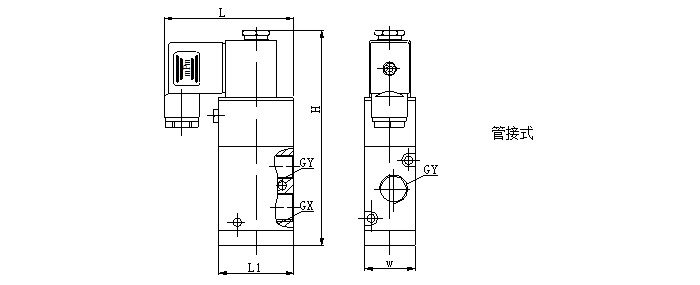

| 型號規格 | 氣源接口G | 通徑[mm] | 工作壓力[bar] | 外形尺寸[mm] | ||||
| GX進氣 | GY排氣 | L | L1 | W | H | |||
| YHSE2306 | 1/4 | 1/4、1/8 | 6 | 2~8 | 33 | 27 | 18 | 88 |
| YHSE2308 | 1/4 | 1/4、1/8 | 8 | 2~8 | 67 | 35 | 22 | 102 |
| YHSE2310 | 3/8 | 1/4、3/8 | 10 | 2~8 | 70 | 40 | 27 | 114 |
| YHSE2315 | 1/2 | 1/4、1/2 | 15 | 2~8 | 71 | 50 | 34 | 145 |
| 備注：①以上YHSE2306電源連接普通型為引線式，該規格無防爆型，其余規格普通型為標準接線盒②表中尺寸為普通尺寸，防爆型尺寸有所變化，請參考后面防爆線圈尺寸。 | ||||||||
優化考慮： 流體介質空氣或氮?dú)庑杞?jīng)40微米過濾且無腐蝕性，流體應無凝固或結晶現象。
