JKF-1200開方機
直接聯系
北京京運通科技股份有限公司
北京
面議
北京京運通
JKF-1200開方機
138
JKF-1200開方機是G7金剛線專用開方機，設備采用龍門架結構，結構穩定，尺寸精度保障性好。切割頭上下移動采用雙支撐、雙驅動更好的保證穩定性。冷卻水采用分布式結構，上下兩層噴淋并且支路流量可調；電氣采用先進的西門子SIMOTION控制系統。張力采用伺服控制，響應快，調節反應靈敏。操作系統與人機界面友好、圖示清晰、操作簡易、安全可靠并具備實時記錄與數據存儲功能。
1 | 切割線類型 | 金剛砂線 |
2 | 鋼線直徑 | 0.4-0.5mm |
3 | 鋼線**張力 | 150N |
4 | 儲絲筒儲線量 | 10000m |
5 | 切割頭Z向進給速度 | 0.5-2mm/min |
6 | 設備Z向行程為 | 660mm |
7 | 鋼線切割**線速度 | 15m/s |
8 | 設備**加工能力 | 1200*1200*500mm |
9 | 主輥線間距 | 158mm |
10 | 線網布線量 | 95m |
11 | 冷卻方式 | 循環水冷卻 |
12 | 水泵 | 自吸式離心水泵 |
13 | 可移動式水箱 | 容量10000L、高度300mm |
14 | 設備額定功率 | 60KW |
15 | 設備電源 | 380V/50HZ |
16 | 壓縮空氣用量 | 60m3/h |
17 | 氣源壓力 | ≥0.6Mpa |
18 | 冷卻水用量 | 300L/min |
19 | 冷卻水壓力 | 2bar |
20 | 設備外形尺寸 | 5600*2900*3400mm |
21 | 設備重量 | 18T |
22 | 用線量約為 | 1350~1500m |
1.精細的整機設計，方便操作與維護； |
2.精美的外觀設計，具有良好的設備品質； |
3.設備加工有效率，省時、省錢、節能； |
4.切割硅錠尺寸誤差小，表面粗糙度好； |
5.控制系統靈活。各項工藝參數均可以由用戶根據需要靈活設置，方便用戶根據現場需要調整工藝，以高效率和低成本進行生產； |
6.冷卻水采用分布式結構，上下兩層噴淋并且支路流量可調； |
7.機器硬件可靠性高。采用西門子SIMOTION系列可編程控制器、伺服驅動系統、總線通訊系統進行控制，提供便利操作平臺，運算速度快、數據傳輸可靠； |
8.采用氣動伺服控制方式控制鋼線張力，線運行穩定、斷線率低； |
9.設有斷線報警、跳槽報警以及線弓報警功能，保證人機安全，提高設備運行的可靠性； |
10.先進的收放線設計，斷線率低、振幅穩定； |
11.先進的主軸設計精度準確、線槽間距調整方便靈活、換槽簡便； |
12.可移動式水箱，配備液位報警和自動補水功能，方便、安全、可靠； |
13.操作系統與人機界面友好、圖示清晰、操作簡易、安全可靠并具備實時記錄與數據存儲功能。JKF-1200開方機是G7金剛線專用開方機，設備采用龍門架結構，結構穩定，尺寸精度保障性好。 |

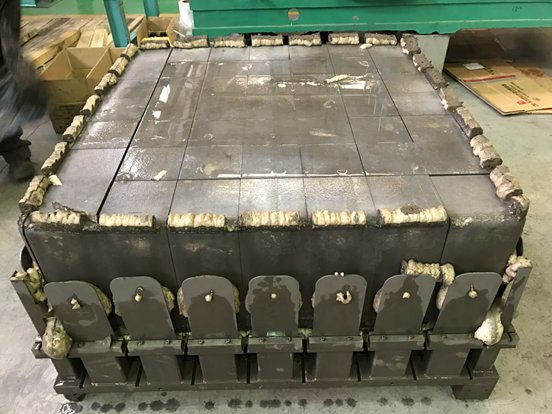

母錠

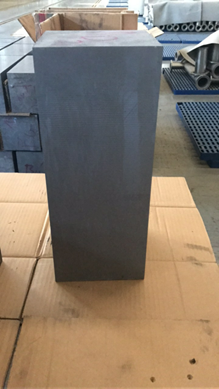

子錠
